PTL電子標簽揀貨系統

隨著自動化、半自動化的新技術設備的逐漸開發應用，在揀選系統的構筑中，各種新技術、新設備應用已相當普遍。亮燈電子標簽輔助揀選系統（簡稱PTL電子標簽系統）是一套先進的、無紙化的電子輔助揀貨系統，可使倉庫或配送中心的訂單處理過程更簡潔、更高效。它借助PTL電子標簽作為輔助工具，引導揀貨人員進行揀選。在企業內部物流系統中，快速流暢的揀選流程對生產至關重要。我公司的PTL電子標簽系統 通過LED燈光引導揀貨人員快速準確地找到物料盒庫位，幫助客戶減少尋料和補貨時間，提高揀選、分揀或補貨效率及準確率。

產品優勢

產品創新

PTL電子標簽采用 TDMA無極性兩線制通信技術：將供電線與信號線合二為一，實現信號和供電共用一個總線，僅需兩根線即可實現供電和通信

準確性

每個商品貨位上都配有 PTL電子標簽，當操作員需要揀選某商品時，對應的電子標簽會亮起并顯示需要揀選的數量。此外，系統還可以監測操作員是否按照指示正確揀選商品，確保訂單準確無誤。

高效性

PTL電子標簽能夠實時指導操作員到達正確的貨位，通過亮燈顯示揀選數量，從而提高了揀選速度和準確性。這種方法能大幅度降低人工操作所需時間，有效提高整體作業效率。

易于操作

PTL電子標簽將揀選過程可視化，使得操作員無需過多培訓即可快速上手。通常情況下，操作員只需要根據亮燈提示完成揀選操作，大大降低了學習成本和出錯概率。

超長壽命

采用機械軸按鈕可使用2000萬次，LED可持續亮10萬小時。

產品應用流程：

1、在揀選的過程中，揀選系統發送亮燈指令，點亮區域巷道燈和庫位PTL電子標簽，并顯示需要出庫物料的數量。

2、揀貨人員根據PTL電子標簽的指引，快速精準地找到貨位，從庫位中拿取物料后，拍擊PTL電子標簽確認按鈕滅燈，此時，揀選系統自動判定任務完成。

3、PTL電子標簽系統，可有效提高倉儲作業的效率和精準度。可以應用在倉儲出庫、入庫、盤點、二次分揀、補貨等流程中，也可以結合不同作業流程應用在線邊倉、分揀機、AGV揀貨、播種墻、揀貨車等多類場景。

PTL電子標簽典型應用方案：

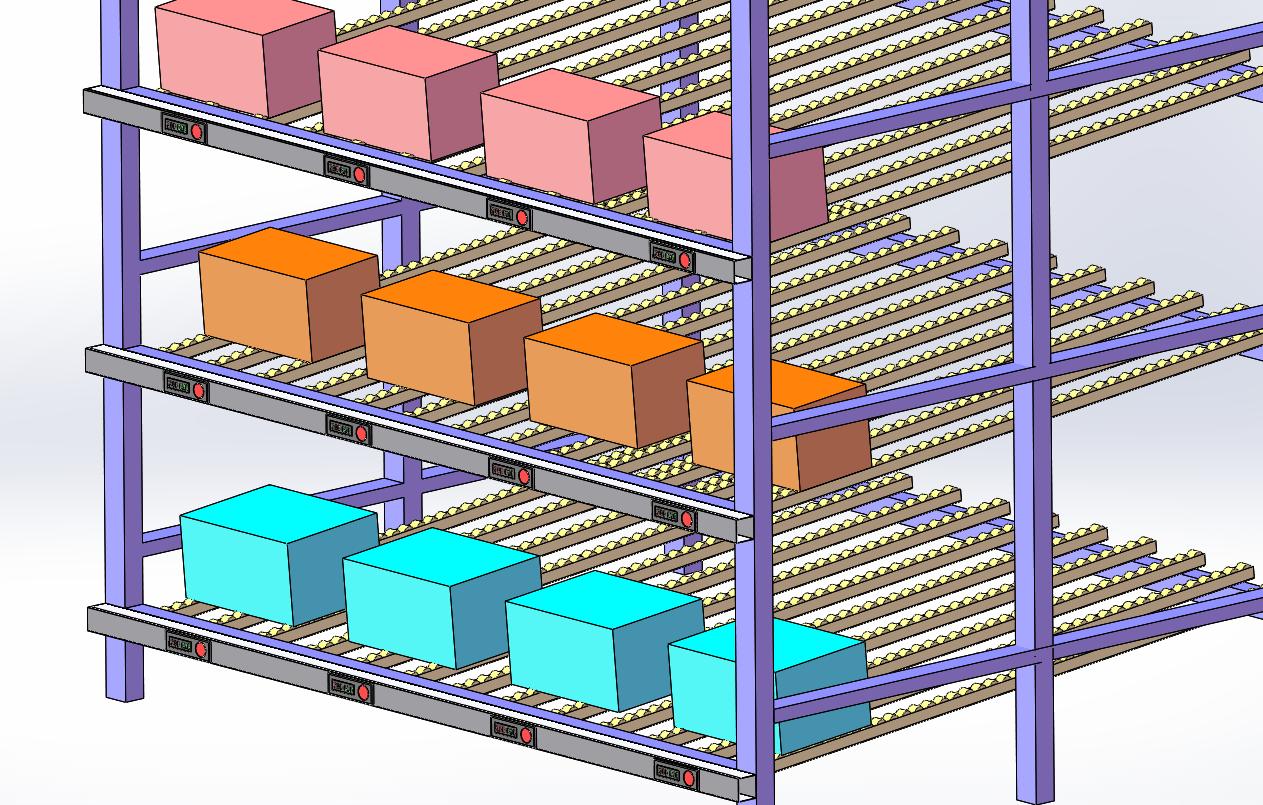

一、摘取式揀貨 DPS

摘取式揀貨（DPS）主要是應用在采取訂單揀貨策略時的作業輔助。通過PTL電子標簽亮燈指引需要揀選的商品儲位，揀貨人員從貨架上拿取商品，實現快速精準揀貨、取貨。

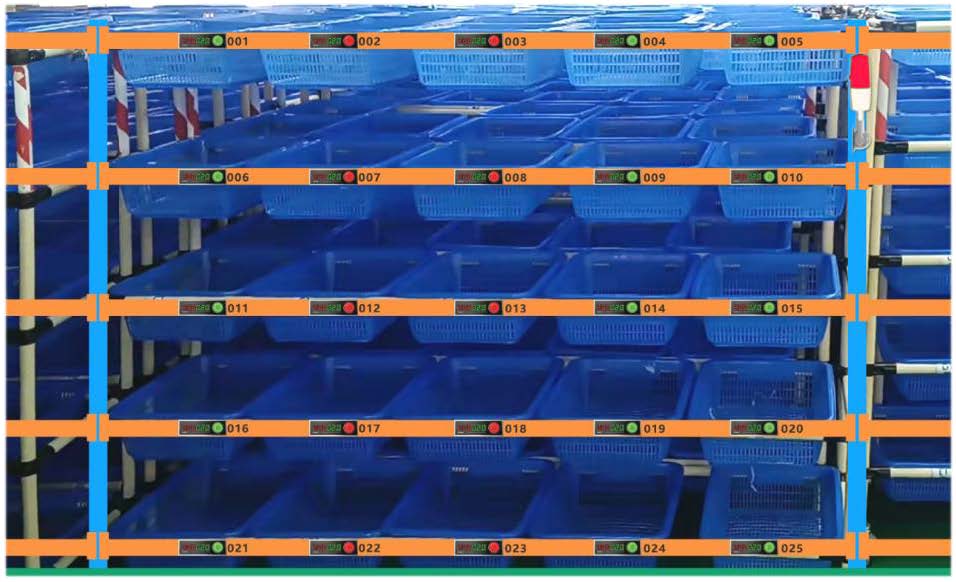

二、播種式揀貨 DAS

播種式揀貨（DAS）主要是應用在訂單批次揀貨策略時的作業輔助。分揀系統分配訂單任務至對應的播種墻的儲位上，通過PTL電子標簽亮燈指引對應播種墻上的儲位，揀貨人員快速放貨，實現快速精準發貨、補貨。

產品技術創新特點

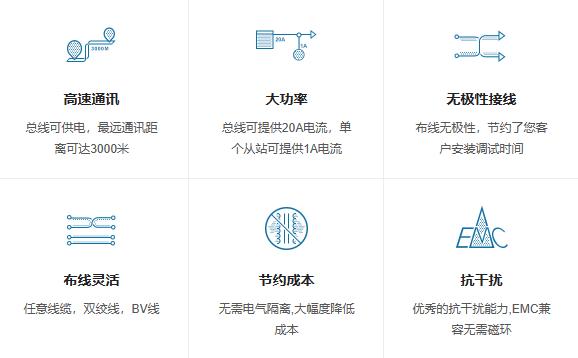

1、電子標簽通信采用兩線制TDMA無極性通信技術：

將供電線與信號線合二為一，實現信號和供電共用一個總線，僅需兩根線即可實現供電和通信，通訊更加穩定可靠，更適合工業場景；無極性要求接線、任意拓撲的性能，避免了在施工中出現的接線錯誤，從而使施工簡化、容易、快捷。

2、電子標簽按鈕選用CHERRY機械軸：

德國Cherry公司是全球最專業、最好的鍵盤和機械軸制造廠商；德國Cherry品牌機械軸，作為專業游戲機械鍵盤軸，按擊次數可達2000萬次以上；德國Cherry品牌機械軸，按下時段落感適中，松開時回彈明顯，直上直下，下壓1.5mm即可觸發。觸發鍵程短，壓力克數適中，在PTL電子標簽按鈕使用有上佳的表現。

3、電子標簽硬件采用雙路冗余RGB高亮LED指示燈：

RGB高亮LED按鈕指示燈可持續亮10萬個小時，電子標簽采用雙路冗余獨立電路，可確保電子標簽實現超長、超穩定的紅、橙、黃、綠、青、藍、紫七色亮燈提示。

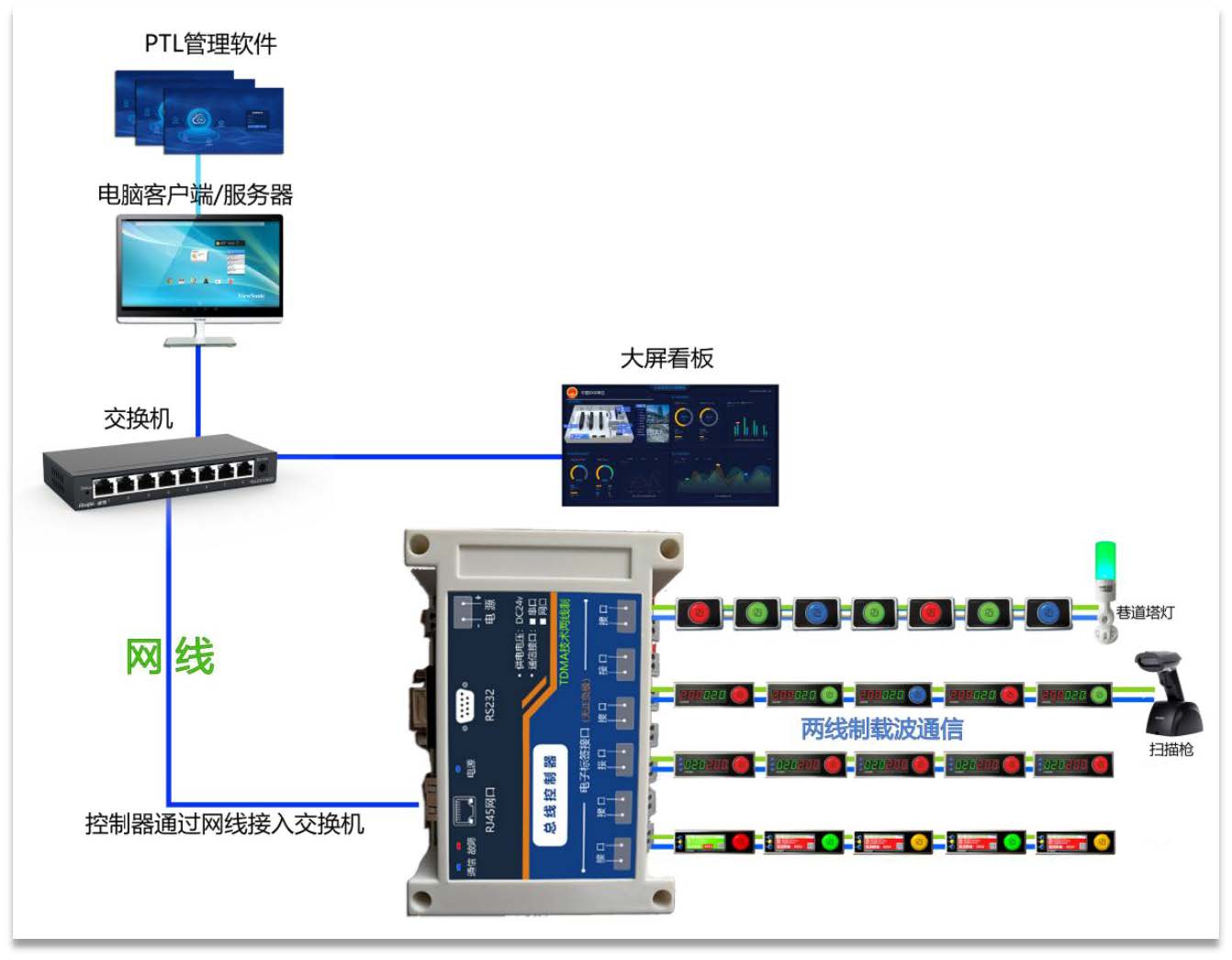

PTL系統組成及拓撲圖

PTL電子標簽系統:

包含總線控制器、電子標簽、巷道塔燈、掃碼槍、安裝輔材及軟件系統。

PTL電子標簽系統相關產品：

PTL亮燈電子標簽 | PTL數顯電子標簽

PTL漢顯電子標簽 | PTL巷道燈控制器

PTL掃碼槍控制器 | WCS/WMS軟件系統

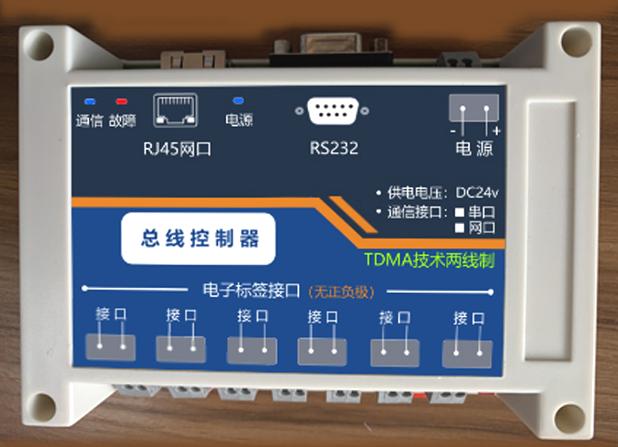

PTL：總線控制器 / 總線控制柜

基本參數：

1）、供電電源：DC24V輸入 / AC220V輸入

2）、外形尺寸：17.5*9cm / 40*30*15cm

3）、與上位機通信接口：RJ45以太網接口

4）、與上位機通信協議 ：TCP/IP協議，支持TCP服務端/客戶端、心跳包、注冊包

5）、與標簽通信接口：兩線制TDMA無極性載波工業總線通信

6）、標簽接入點數 ：128路，如有需求可拓展更多

7）、安裝方式 ：螺栓固定或磁吸固定，上下留有穿線孔，適合廠房橋架接線

8）、保護級別：通信故障實時監測、看門狗異常保護重啟

9）、過壓、過流及通信負載異常保護，確保系統實施可靠

10）、空氣開關防護、工業級開關電源工作穩定可靠

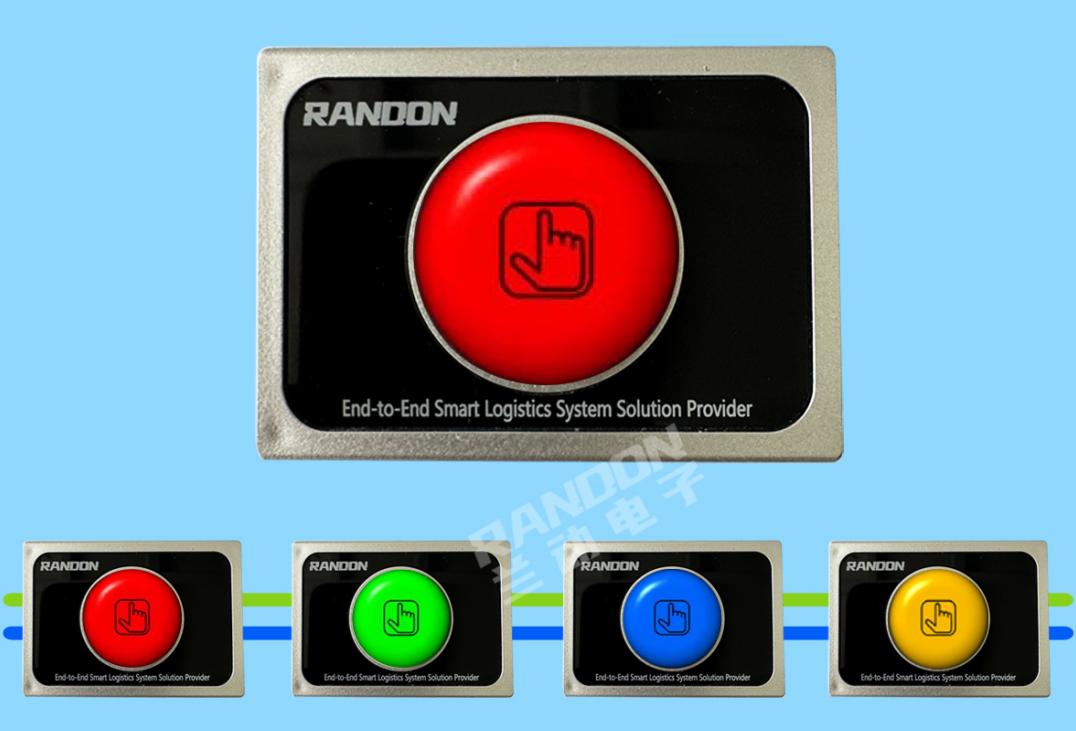

PTL：亮燈電子標簽

基本參數：

1）、供電電源：DC24V輸入

2）、通信方式：兩線制載波通信，即可通信又可供電

3）、外形尺寸：65mm*45mm

4）、紅/綠/藍/黃/紫/青/白七色燈指示、德國進口機械軸反饋按鈕

5）、兩線制通信接線方式：可采用排線插拔式連接、也可采用接線端子接線

6）、兩線制通信特點：無正負極任意連接，減少電氣故障

7）、過壓、過流及通信負載異常保護，確保系統實施可靠

8）、阻燃絕緣外殼，可防靜電、可避免漏電引發的人身事故

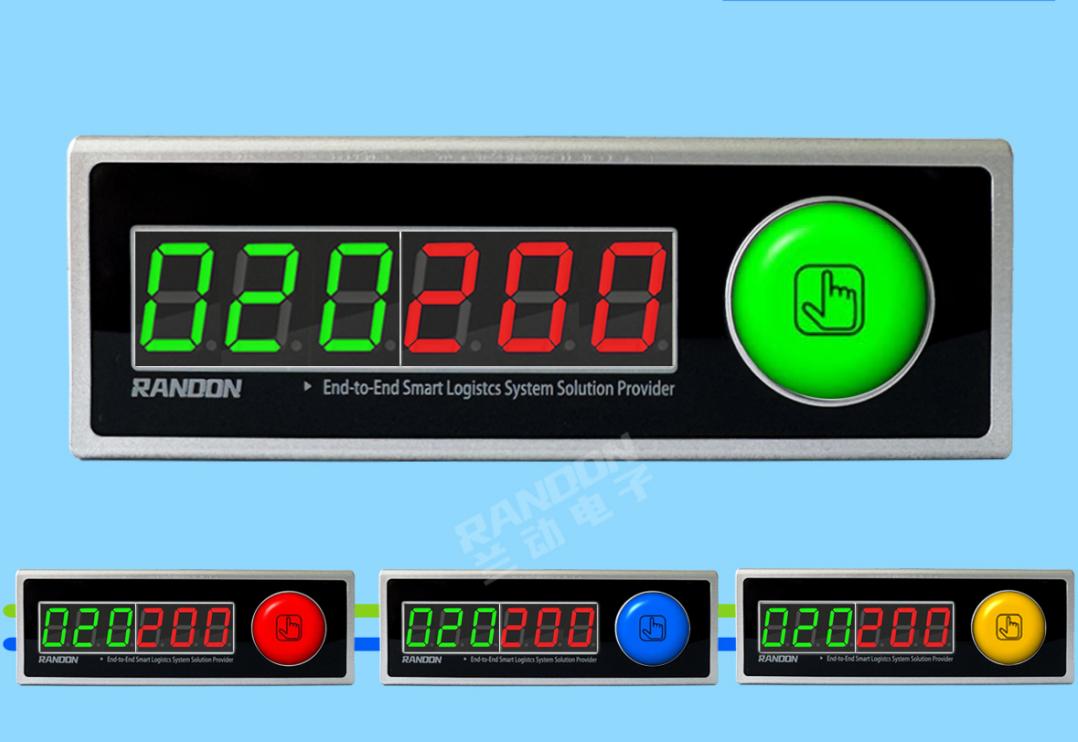

PTL：六位數顯電子標簽

基本參數：

1）、供電電源：DC24V輸入

2）、通信方式：兩線制載波通信，即可通信又可供電

3）、外形尺寸：13.5cm*4.5cm

4）、三位綠色數顯、三位紅色數顯、紅/綠/藍/黃/紫/青/白七色燈指示、德國進口機械軸反饋按鈕

5）、兩線制通信接線方式：可采用排線插拔式連接、也可采用接線端子接線

6）、兩線制通信特點：無正負極任意連接，減少電氣故障

7）、過壓、過流及通信負載異常保護，確保系統實施可靠

8）、阻燃絕緣外殼，可防靜電、可避免漏電引發的人身事故

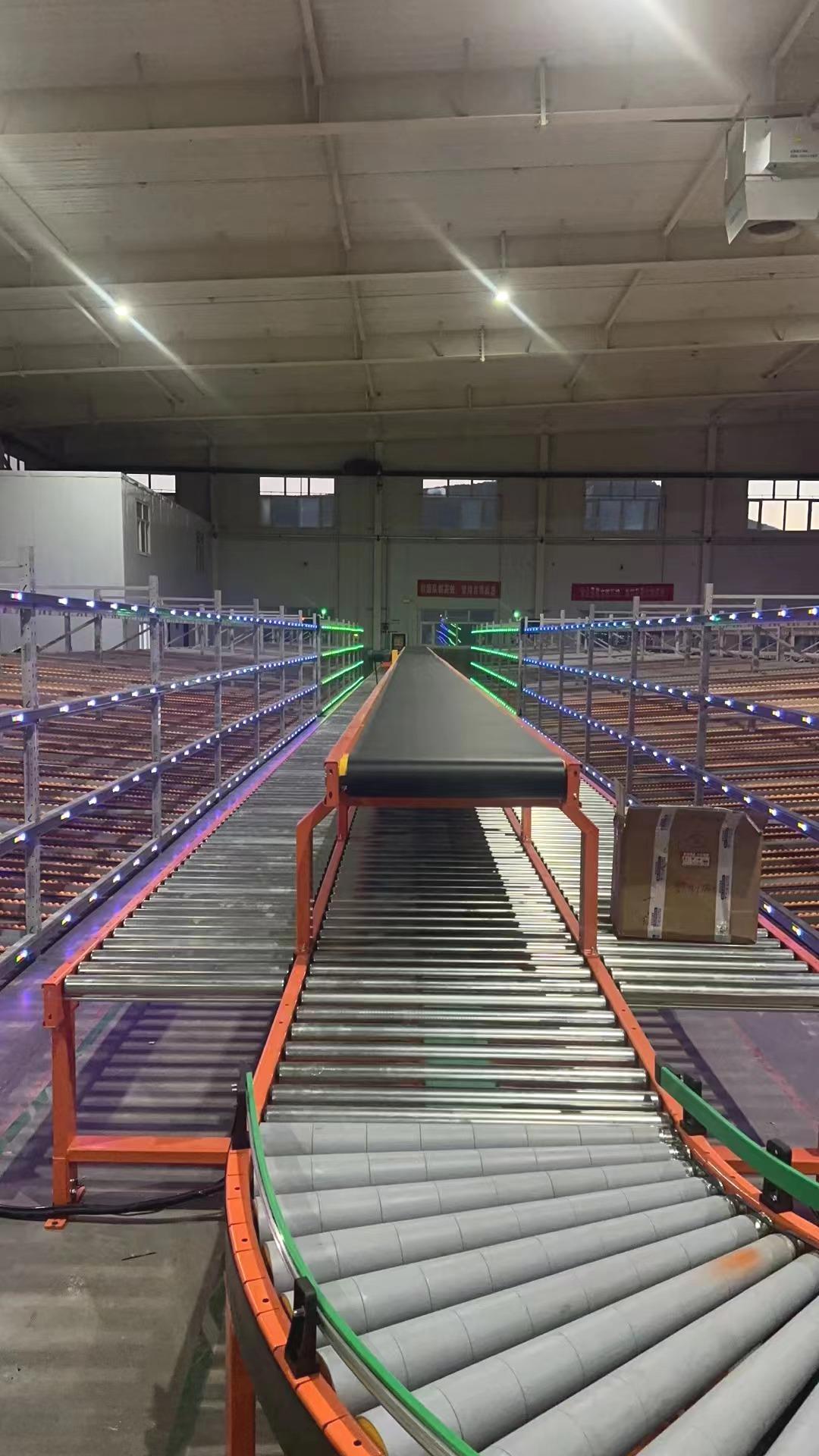

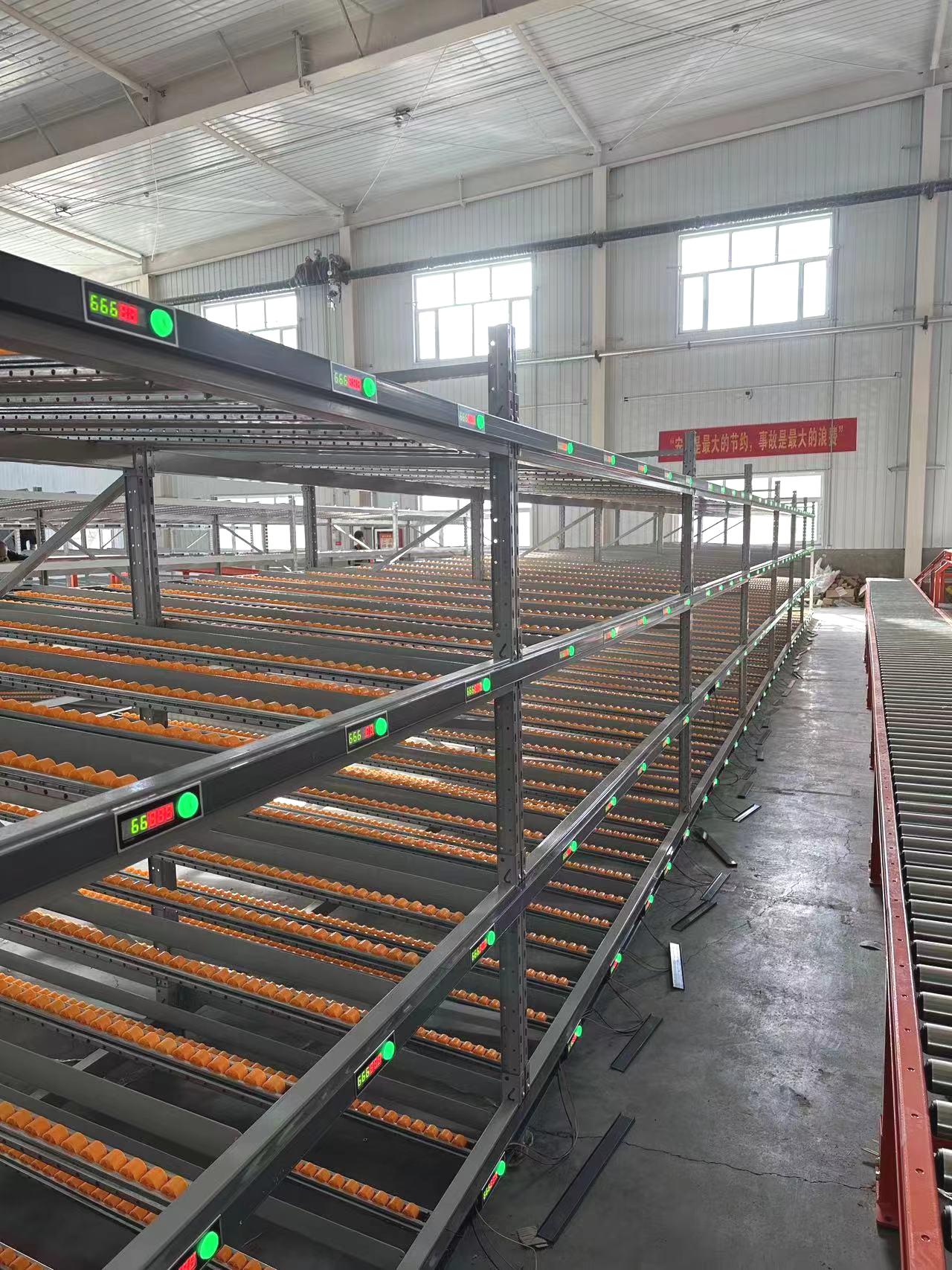

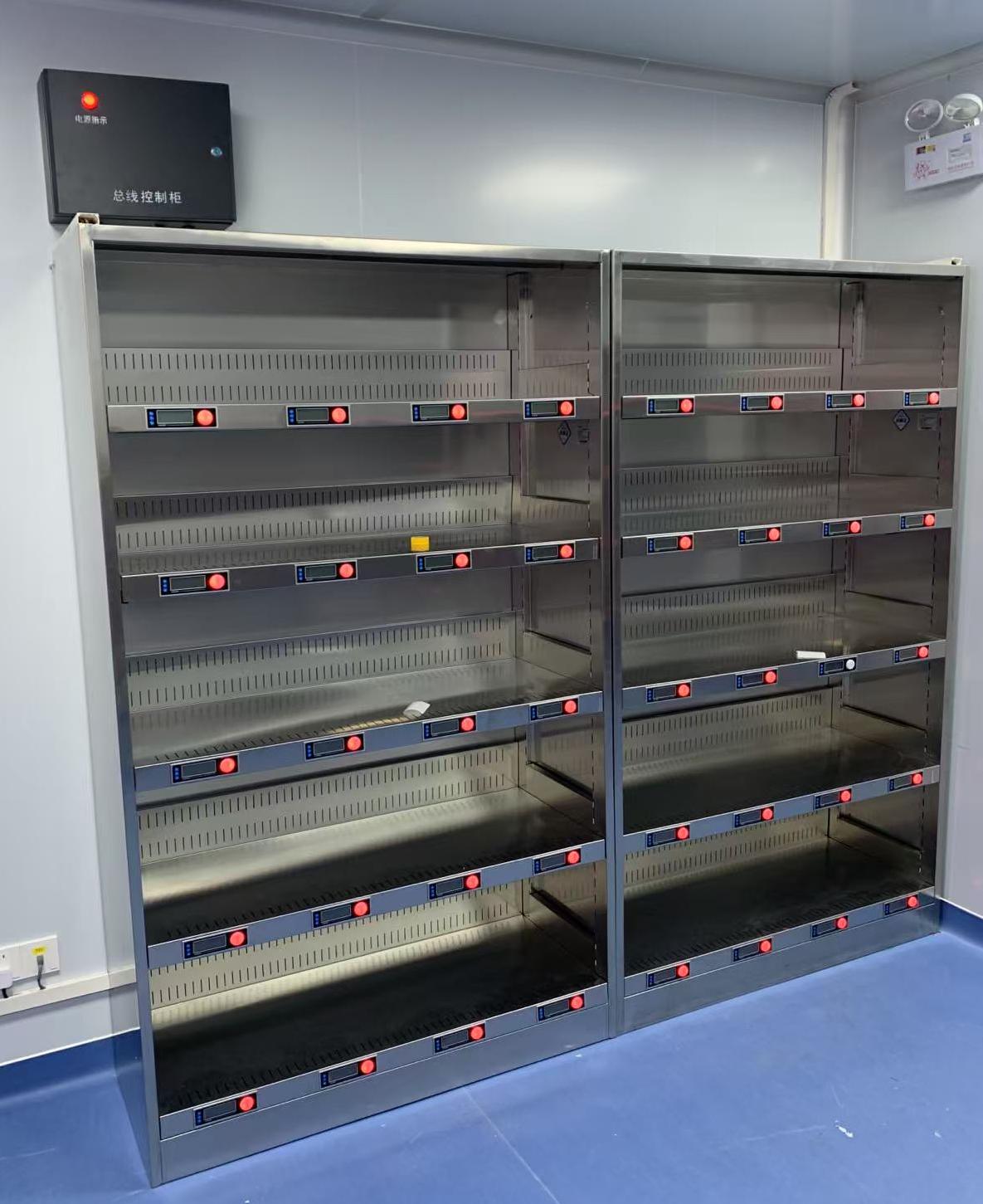

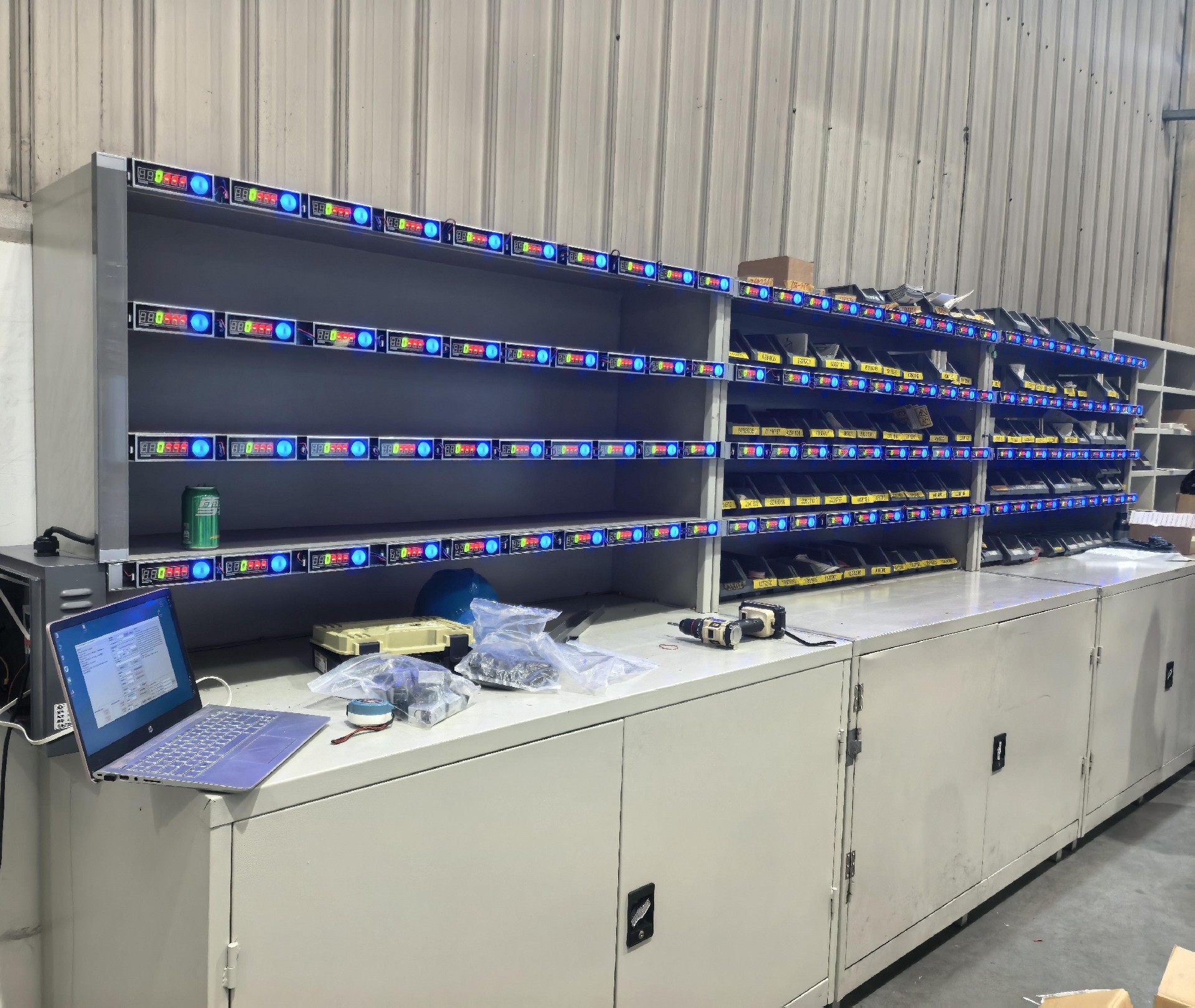

應用案例
